Eonboom 2D

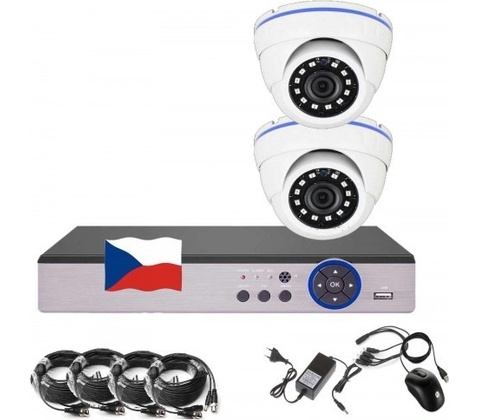

AHD kamerový set EONBOOM 2D – 2 venkovní 5MPx dome kamery a rekordér ZONEWAY XVR3004

Kompletní AHD kamerový set pro rodinný dům, chatu, chalupu, sklad nebo prodejnu: 2 venkovní dome kamery 5 MPx s IR přísvitem 20 m a objektivem 3,6 mm, 4kanálový hybridní rekordér ZONEWAY XVR3004 s českým menu, 2 kabely BNC + napájení po 20 m s konektory a centrální zdroj 12 V. Obraz sledujete na monitoru nebo televizi přes HDMI a v mobilu v aplikaci V247 – bez veřejné IP adresy. Set můžete kdykoli rozšířit o další 2 analogové kamery a 2 IP kamery.

Kamerová souprava je určena zákazníkům, kteří chtějí jednoduchou montáž, rychlý nákup celé sestavy a příznivou cenu. Kamery jsou analogové (AHD) – obraz i napájení vede ke každé kameře hotový kabel (koax + napájení) s konektory, bez síťové kabeláže a bez nastavování IP adres kamer. Set pro snadnou montáž zahrnuje digitální hybridní videorekordér XVR s kompresí H.265+, venkovní IR kamery, propojovací kabely, centrální napájecí zdroj s napájecí rozbočkou a USB myš. Rekordér se připojuje do LAN, umí AI detekci osob, vzdálený dohled přes P2P, protokol ONVIF pro IP kamery, mobilní aplikace V247 / BitVision a PC software iVMS320 přepnutelný do češtiny.

V budoucnu je možné set doplnit o další kamery z naší nabídky – do 2 volných vstupů BNC připojíte analogové kamery AHD, HD-TVI, HD-CVI nebo klasické analogové a po síti navíc 2 IP kamery do 5 MPx.

Hlavní výhody setu

• 2× venkovní dome kamera 5 MPx – IR přísvit 20 m, objektiv 3,6 mm, krytí IP66, true day/night.
• Analogový přenos po koaxu – 2 kabely BNC + napájení 20 m s konektory, připraveno rovnou k zapojení (volitelně 30 nebo 40 m).
• Rekordér ZONEWAY XVR3004 – 4 vstupy BNC (2 volné pro další kamery) + 2 IP kamery do 5 MPx, v čistě IP režimu až 16 IP kamer.
• České menu (rozhraní 6.0) – ovládání myší, průvodce prvním nastavením.
• Mobilní aplikace V247 / BitVision a PC software iVMS320 – vzdálený přístup P2P bez veřejné IP adresy.
• AI detekce osob, detekce pohybu, e-mail se snímkem a push notifikace do mobilu.
• 4 alarmové vstupy a 1 výstup pro drátová čidla a sirénu.
• H.265+, 1× SATA disk do 8 TB, výstupy HDMI a VGA ve Full HD.

Rekordér ZONEWAY XVR3004 – 4kanálový hybridní XVR pro AHD i IP kamery

Srdcem setu je hybridní rekordér na kamery (XVR) ZONEWAY XVR3004 – záznamové zařízení pro analogové i IP kamery, nová generace rekordérů s moderním menu verze 6.0. Má 4 vstupy BNC pro analogové kamery AHD, HD-TVI (2.0 i 3.0), HD-CVI až 8 MPx i klasické analogové kamery (960H) a k nim po síti nahrává také IP kamery do 5 MPx (ONVIF). Komprese H.265 / H.265+, volitelně v menu i H.264 / H.264+. Obraz zobrazí přes HDMI a VGA v rozlišení až 1920 × 1080 (Full HD) na televizi nebo monitoru, dělení obrazovky 1/4/9/16. Menu je v češtině, rekordér se připojuje do sítě kabelem (LAN 10/100 Mb/s).

Set 2D využívá 2 ze 4 vstupů BNC – další 2 analogové kamery připojíte kdykoli později (AHD, TVI, CVI i klasický analog).

Kolik a jakých kamer rekordér nahraje

Kombinaci analogových a IP kamer zvolíte v menu rekordéru:

Režim

Analogové kamery (AHD/TVI/CVI/960H)

IP kamery (max. 5 MPx)

Výchozí 4 2

Hybridní 2 (až 8 MPx) 7

Čistě IP 16 (celkový příchozí tok do 48 Mb/s)

Rychlost záznamu – co od analogových 5MPx kamer čekat

• Kamery ze setu nahrává rekordér v plném rozlišení 5 MPx rychlostí 6 snímků za sekundu na každém ze 4 kanálů, v úsporném režimu 5MP Lite 10 sn./s – vyšší rozlišení znamená více detailů, ale nižší plynulost. Plynulých 25 sn./s na všech 4 kanálech má 720p a 960H, v režimu Lite i 1080N. Další hodnoty (PAL, 4 kanály): 1080p 15 sn./s, 3 MPx 9 sn./s (3MP Lite 18), 4 MPx 8 sn./s (4MP Lite 15), analogové 8MPx kamery v režimu 8MP Lite 8 sn./s.
• Praktický tip: kde je důležitější plynulý pohyb než detail (vjezd, pokladna), přepněte kameru na nižší rozlišení (kamery setu umí 5 / 4 / 2 MPx) nebo rekordér do režimu Lite. IP kamery nahrává XVR3004 plynule: 5 MPx 25 sn./s (v čistě IP režimu až 8 kamer), 4 MPx a 3 MPx 12 kamer, 1080p až 16 kamer.

Detekce osob, pohybu a alarmové vstupy

Rekordér hlídá detekci pohybu na všech 4 kanálech (v čistě IP režimu až 16) a umí AI detekci osob, která omezí plané poplachy od pohybu stromů a světel. Na událost reaguje záznamem, e-mailem se snímkem, hláškou na obrazovce, bzučákem a při detekci pohybu push notifikací do mobilu. 4 drátové alarmové vstupy propojíte s čidly (PIR, magnetické kontakty) a 1 alarmový výstup se sirénou nebo vstupem zabezpečovacího systému. Nahrávat lze ručně, podle časového plánu, při pohybu, při alarmu nebo v inteligentním režimu. Na každé kameře lze zakrýt 3 obdélníkové zóny (maskování soukromí), v obraze se zobrazuje název kamery, čas a stav alarmu či záznamu.

Otočné kamery a zvuk

K rekordéru lze připojit i otočné analogové kamery: ovládá je přes RS485 (Pelco-D, Pelco-P, 110–921 600 Bd, adresa 0–255) nebo přímo po koaxiálním kabelu (UTC) – bez dalšího vodiče. IP PTZ kamery ovládáte po síti.

Zvuk nahrajete přes audio vstup RCA (např. z mikrofonu) nebo z kamer s mikrofonem po koaxiálním kabelu (AOC); výstup 1× RCA slouží k odposlechu přes zesilovač s reproduktorem. Obousměrnou komunikaci (intercom) rekordér nepodporuje.

• Vzdálený dohled: aplikace V247, BitVision a PC software iVMS320
• Kamery sledujete a záznam přehráváte odkudkoli. P2P připojení funguje bez veřejné IP adresy: rekordér připojíte kabelem do routeru, v aplikaci načtete QR kód z menu rekordéru a zadáte heslo – nastavení zvládnete během pár minut. Připojit se lze i přímo přes IP adresu nebo DDNS. Službu P2P zajišťuje výrobce zdarma.

• V247 (Android, iOS) – aktuální mobilní aplikace v češtině, doporučená výrobcem.
• BitVision – předchozí mobilní aplikace, kterou znají majitelé starších zařízení; v mobilu přehrajete až 4 kanály současně.
• iVMS320 (Windows 10/11, macOS) – PC software zdarma, přepnutelný do češtiny, pro více rekordérů a kamer ZONEWAY najednou; přidáte do něj i IP kamery s ONVIF.
• Webový prohlížeč – Edge, Chrome, Firefox nebo Safari.

Přehrávání záznamu v mobilu přenáší hodně dat – na mobilních datech ho používejte s rozmyslem, ideálně přes Wi-Fi.

Otevřený systém: obraz jednotlivých kanálů rekordér poskytuje i jako RTSP stream, takže ho můžete předat do Synology Surveillance Station, Milestone XProtect nebo Blue Iris a do chytré domácnosti Home Assistant, Loxone či Fibaro.

Mobilní aplikace V247 – nastavení a vzdálený přístup:

Připojení rekordéru k aplikaci V247 a základní funkce (video v angličtině):

PC software iVMS320 pro kamery a rekordéry ZONEWAY (lze přepnout do češtiny):

České menu rekordéru – rozhraní verze 6.0

Menu rekordéru XVR3004 je kompletně v češtině, na výběr je dalších 22 jazyků. Ovládáte ho myší přes USB přímo na monitoru, přes webový prohlížeč nebo na dálku. Průvodce při prvním spuštění provede nastavením času, sítě, disku a kamer, přímo z živého obrazu přehrajete posledních 5 minut vybrané kamery. Firmware lze aktualizovat i přes internet.

Video ukázka rozhraní rekordérů ZONEWAY verze 6.0:

Komprese H.265+

Komprese H.265+ optimalizuje stávající kodek nejvýrazněji, pokud jsou ve videodohledu splněna tato kritéria:

• Stabilní pozadí, kde se informace mění velice zřídka.
• Primární zaměření na objekty, které se pohybují po této stagnující scéně.
• Doba, kdy se objekty pohybují jen příležitostně, je podstatná.
• 24hodinový nepřetržitý dohled, kde obrazový šum má relativně velký dopad na kvalitu obrazu.

Při splnění těchto podmínek se v praxi ukázalo, že komprese H.265+ dokáže snížit požadovaný datový tok videa až o 67 % ve srovnání s H.265, čímž se sníží požadovaná šířka pásma a v neposlední řadě i nároky a náklady na kapacitu disku.

Tři klíčové vlastnosti: kódování, šum a přenosová rychlost

H.265+ vylepšuje kompresní poměr na základě tří klíčových technologií:

• Prediktivní technologie kódování na základě pozadí nebo referenčního snímku.
• Digitální technologie redukce šumu.
• Technologie dlouhodobé kontroly přenosové rychlosti (bitrate).

Pevný disk, vyhledávání a zálohování záznamu

Do rekordéru se vejde jeden SATA disk 2,5" nebo 3,5" do 8 TB (v uvedeném obsahu setu disk není). Po zaplnění nahrává v nekonečné smyčce – nejstarší záznam se automaticky přepisuje. Rekordér umí také omezit maximální dobu uchování záznamu (ve dnech) – starší záznamy pak automaticky maže, což pomáhá dodržet přiměřenou dobu uchování podle GDPR. Orientační délka nepřetržitého záznamu při průměrném toku 2 Mb/s na kameru (H.265):

Počet kamer

Disk 1 TB

Disk 2 TB

Disk 4 TB

Disk 8 TB 2 kamery cca 23 dní cca 46 dní cca 3 měsíce cca 6 měsíců 4 kamery (po rozšíření) cca 11 dní cca 23 dní cca 46 dní cca 3 měsíce

Skutečný tok závisí na rozlišení, snímkování a ruchu ve scéně; nahráváním jen při pohybu nebo alarmu a kompresí H.265+ prodloužíte archivaci výrazně.

Záznam najdete podle kanálu, data a času nebo pohybu a na časové ose; přehrávat lze zrychleně, zpomaleně, pozpátku i po snímcích, s digitálním zoomem. Zálohujete na USB flash disk nebo externí disk (FAT32), po síti nebo na FTP, záznam si stáhnete i do mobilu nebo počítače. Aby důkazy nezmizely s rekordérem, nastavte odesílání snímků událostí e-mailem a zálohu na FTP server mimo objekt.

Kamery v setu: 5MPx AHD dome MHD-DNI20-500 s IR přísvitem 20 m

MHD-DNI20-500 je venkovní dome kamera s barevným obrazem ve dne a IR přísvitem v noci. Má rozlišení 5 MPx (2592 × 1944 px), objektiv 3,6 mm a krytí IP66. Obraz je přepínatelný v rozlišeních 5 MPx / 4 MPx / 2 MPx, z výroby je nastaveno 5 MPx.

HD-4v1 – čtyři přenosové režimy

HD-4v1 umožňuje přepnout kameru do jednoho ze 4 režimů přenosu videosignálu po koaxiálním kabelu – kameru tak připojíte i k jinému rekordéru:

• Režim AHD – pro DVR s technologií AHD, rozlišení 5 MPx.
• Režim HD-TVI – pro DVR s technologií HD-TVI (nazývanou také HIKVISION TURBO HD), rozlišení až 5 MPx.
• Režim CVI – pro DVR s technologií HD-CVI, rozlišení až 5 MPx.
• Režim Analog – pro všechny typy analogových a hybridních DVR.

Vlastnosti kamery

• rozlišení 5 MPx (2592 × 1944 px), přepínatelné 5 / 4 / 2 MPx
• obrazový se
