Eonboom 4B

• AHD kamerový set 5 MPx: 4× venkovní bullet kamera a rekordér ZONEWAY XVR3004 – EONBOOM 4B

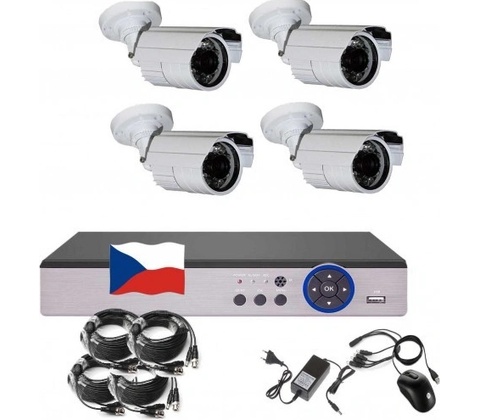

• Kamerový set EONBOOM 4B je kompletní kamerový systém s nahráváním: 4 venkovní 5MPx AHD bullet kamery s IR přísvitem 20 m, hybridní rekordér ZONEWAY XVR3004 s českým menu, hotové kabely 20 m a centrální zdroj. Vhodný pro domy, chaty, chalupy, sklady i prodejny, s dohledem přes mobilní aplikaci bez veřejné IP adresy.
• Kamerová souprava je určena zákazníkům, kteří chtějí jednoduchou montáž, rychlý nákup celé sestavy a příznivou cenu při dobrém poměru cena/výkon. Kamery jsou analogové (AHD): obraz vede koaxiální kabel a napájení souběžný vodič – oba v jednom hotovém kabelu s konektory BNC a DC, takže nepotřebujete síťové rozvody ani PoE switch. Set zahrnuje digitální hybridní videorekordér XVR s kompresí H.265+, 4 venkovní IR kamery, propojovací kabely, centrální napájecí zdroj s rozbočovačem a USB myš. Hodí se jako kamerový systém pro rodinný dům, chatu či chalupu i pro menší firmu.

V budoucnu je možné set doplnit o další kamery z naší nabídky – rekordér k analogovým kamerám setu přijme ještě 2 IP kamery.

Hlavní výhody kamerového setu EONBOOM 4B

• 4× 5MPx AHD bullet kamera (2688 × 1920 px) s IR přísvitem až 20 m, objektivem 3,6 mm a krytím IP66.
• Hotová kabeláž – 4× 20m kabel (koax + napájení) s konektory a centrální zdroj 12 V s rozbočovačem 1→5.
• Hybridní rekordér ZONEWAY XVR3004 – 4× BNC pro kamery AHD, TVI, CVI a analog, navíc 2 IP kamery.
• České menu (rozhraní 6.0), výstup HDMI a VGA Full HD na televizi nebo monitor.
• Vzdálený dohled P2P bez veřejné IP – aplikace V247 / BitVision, PC software iVMS320.
• AI detekce osob, detekce pohybu, e-mail se snímkem a push notifikace do mobilu.
• H.265+, 1× SATA disk do 8 TB, 4 alarmové vstupy a 1 výstup.

Rekordér ZONEWAY XVR3004 – srdce kamerového systému

V setu je hybridní DVR/XVR rekordér ZONEWAY XVR3004 („5 v 1“) – záznamové zařízení pro 4 analogové kamery na koaxiálním kabelu (AHD, HD-TVI 2.0 i 3.0, HD-CVI až 8 MPx a klasické analogové kamery 960H) a k tomu pro IP kamery po síti. Má rozhraní verze 6.0 v češtině, kompresi H.265 / H.265+ (volitelně H.264 / H.264+), výstupy HDMI a VGA v rozlišení až 1920 × 1080 (Full HD) s dělením obrazovky 1/4/9/16, připojení do sítě LAN a vzdálený přístup přes P2P.

Kolik a jakých kamer rekordér nahraje

Kombinaci analogových a IP kamer vyberete v menu rekordéru:

Režim

Analogové kamery (AHD/TVI/CVI/960H)

IP kamery (max. 5 MPx)

Výchozí 4 2

Hybridní 2 (až 8 MPx) 7

Čistě IP 16 (celkový příchozí tok do 48 Mb/s)

V setu jsou obsazeny všechny 4 analogové vstupy; rozšíříte ho o 2 IP kamery (do 5 MPx) zapojené do stejné sítě – napájí je PoE switch nebo vlastní zdroj. IP kamery rekordér přidá automaticky nebo vyhledáním v síti; připojíte i IP kamery jiných značek s podporou protokolu ONVIF.

Rychlost záznamu analogových kamer (PAL)

• Kamery v setu snímají v rozlišení 5 MPx. Rekordér XVR3004 nahrává analogové kamery 5 MPx rychlostí 6 sn./s na kanál, v režimu 5MP Lite 10 sn./s. Plynulých 25 sn./s na všech 4 kanálech mají rozlišení 720p, 960H a v režimu Lite 1080N. Další rychlosti na 4 kanálech: 1080p 15 sn./s, 4 MPx 8 sn./s (4MP Lite 15 sn./s), 3 MPx 9 sn./s (3MP Lite 18 sn./s) a 8MPx kamery v režimu 8MP Lite 8 sn./s.
• Praktický tip: kde potřebujete plynulejší pohyb (vjezd, chodník), přepněte kameru nebo kanál na nižší rozlišení či do režimu Lite – např. 1080p se nahrává 15 sn./s a 1080N 25 sn./s; kde rozhoduje detail (tvář, vstupní dveře), ponechte 5 MPx.

Vlastnosti rekordéru XVR3004 v kostce

• 4× BNC vstup: AHD, HD-TVI 2.0/3.0, HD-CVI až 8 MPx, analog 960H; navíc 2 IP kamery (max. 5 MPx), v hybridním režimu 2 analogové + 7 IP, čistě IP až 16 kamer.
• Komprese H.265+ / H.265 / H.264+ / H.264, zvuk G.711.
• Výstup HDMI + VGA až 1920 × 1080 (Full HD).
• ONVIF pro IP kamery, P2P, síť 10/100 Mb/s.
• AI detekce osob, 4 alarmové vstupy / 1 výstup.
• Ovládání otočných kamer přes RS485 i po koaxu (UTC).
• 1× SATA disk do 8 TB, 2× USB 2.0, příkon do 7 W bez disku.
• České menu, mobilní aplikace V247 / BitVision (Android, iOS), PC software iVMS320.

Detekce osob, pohybu a alarmové vstupy

Rekordér umí AI detekci osob, která omezí plané poplachy od pohybu stromů a světel, a detekci pohybu na všech 4 analogových kanálech (v čistě IP režimu až 16). Na událost reaguje záznamem, e-mailem se snímkem na zadanou adresu, hláškou na obrazovce, bzučákem a push notifikací do mobilu (při detekci pohybu). Nahrávat můžete ručně, podle časového plánu (i nepřetržitě), při pohybu, při alarmu nebo v inteligentním režimu; kvalitu záznamu volíte v 6 stupních.

K rekordéru připojíte 4 drátová alarmová čidla (PIR, magnetické kontakty) a využijete 1 alarmový výstup, např. pro sirénu nebo vstup zabezpečovacího systému. Pro každou kameru lze zamaskovat až 3 obdélníkové zóny – například sousedův pozemek nebo okna.

Otočné kamery a ovládání po koaxu (UTC)

Rekordér ovládá analogové otočné (PTZ) kamery přes RS485 (Pelco-D, Pelco-P, 110–921 600 Bd, adresa 0–255) i po koaxiálním kabelu (UTC) – bez dalšího vodiče. Po koaxu lze z rekordéru ovládat i kamery s podporou UTC, například jejich OSD menu. IP otočné kamery ovládáte po síti.

Zvuk

Rekordér má 1 audio vstup RCA (např. pro mikrofon), podporuje zvuk po koaxiálním kabelu (AOC) z kamer s mikrofonem a má 1 audio výstup RCA pro odposlech přes zesilovač s reproduktorem. Obousměrnou komunikaci (intercom) tento rekordér nepodporuje.

• Vzdálený dohled: mobilní aplikace V247, BitVision a PC software iVMS320
• Kamery sledujete a záznam přehráváte odkudkoli. P2P připojení funguje bez veřejné IP adresy: rekordér připojíte kabelem do routeru, v aplikaci načtete QR kód z menu rekordéru a zadáte heslo – nastavení zvládnete během pár minut. Rekordér je dostupný i přímo přes IP adresu nebo DDNS. Službu P2P zajišťuje výrobce zdarma.

• V247 (Android, iOS) – aktuální mobilní aplikace v češtině, doporučená výrobcem.
• BitVision – předchozí mobilní aplikace, kterou znají majitelé starších zařízení.
• iVMS320 (Windows 10/11, macOS) – PC software zdarma, přepnutelný do češtiny, pro více rekordérů a kamer ZONEWAY najednou.
• Webový prohlížeč – Edge, Chrome, Firefox nebo Safari.

V mobilu sledujete živý obraz a přehrajete záznam až 4 kamer současně. Přehrávání záznamu přes mobilní data je datově náročné – využívejte ho s rozmyslem, ideálně přes Wi-Fi.

Otevřený systém: obraz jednotlivých kanálů rekordér poskytuje i jako RTSP stream, takže ho můžete předat do Synology Surveillance Station, Milestone XProtect nebo Blue Iris a do chytré domácnosti Home Assistant, Loxone či Fibaro.

Mobilní aplikace V247 – nastavení a vzdálený přístup:

Připojení rekordéru k aplikaci V247 a základní funkce (video v angličtině):

PC software iVMS320 pro kamery a rekordéry ZONEWAY (lze přepnout do češtiny):

České menu rekordéru – rozhraní verze 6.0

Menu rekordéru je kompletně v češtině, na výběr je dalších více než 20 jazyků. Ovládáte ho myší přes USB přímo na monitoru nebo televizi, přes webový prohlížeč nebo na dálku. Průvodce při prvním spuštění provede nastavením času, sítě, disku a kamer, přímo z živého obrazu přehrajete posledních 5 minut vybrané kamery. Firmware lze aktualizovat i přes internet.

Video ukázka rozhraní rekordérů ZONEWAY verze 6.0:

Komprese H.265+ – méně dat, delší záznam

Rekordér XVR3004 nahrává v kompresi H.265+, která optimalizuje standardní kodek H.265 a výrazně snižuje datový tok – tím i nároky na kapacitu disku a na přenos po síti. Nejvíc ušetří, když:

• je pozadí scény stabilní a mění se jen zřídka,
• se záznam soustředí na objekty, které se po této klidné scéně pohybují,
• se objekty ve scéně pohybují jen příležitostně,
• jde o nepřetržitý 24hodinový dohled, kde má obrazový šum (zejména v noci) velký vliv na objem dat.

Tři klíčové technologie: kódování, šum a přenosová rychlost

• prediktivní kódování na základě pozadí nebo referenčního snímku,
• digitální redukce šumu,
• dlouhodobé řízení přenosové rychlosti (bitrate) – tok se přizpůsobuje dění ve scéně.

Jak velký disk do rekordéru zvolit

XVR3004 má jednu pozici pro SATA disk 2,5" nebo 3,5" do 8 TB (disk není v základním obsahu setu); po zaplnění nahrává v nekonečné smyčce – nejstarší záznam se automaticky přepisuje. Orientační délka nepřetržitého záznamu při průměrném toku 2 Mb/s na kameru (H.265):

Počet kamer

Disk 2 TB

Disk 4 TB

Disk 8 TB 4 kamery (set) cca 23 dní cca 46 dní cca 3 měsíce 6 kamer (set + 2 IP kamery) cca 15 dní cca 31 dní cca 2 měsíce

Skutečný tok závisí na rozlišení, snímkování a ruchu ve scéně; nahráváním jen při pohybu nebo alarmu a kompresí H.265+ prodloužíte archivaci výrazně.

Ochrana osobních údajů: pokud kamery snímají i jiné osoby (zaměstnance, zákazníky, veřejný prostor), volte dobu uchování záznamu přiměřeně účelu podle pravidel GDPR (viz doporučení ÚOOÚ). Rekordér navíc umí omezit maximální dobu uchování záznamu (ve dnech) – starší záznamy pak automaticky maže. Délku archivace ovlivníte velikostí disku, rozlišením a režimem záznamu.

Vyhledávání, přehrávání a zálohování záznamu

Záznam najdete podle kanálu, data a času nebo detekce pohybu, případně ručně v celém archivu. Přehrávat lze synchronně až 4 kamery, zrychleně, zpomaleně, pozpátku i po snímcích, s digitálním zoomem a na celou obrazovku; na dálku přehrajete 4 kanály současně nebo jeden kanál. Zálohujete na USB flash disk nebo externí disk (FAT32), po síti nebo na FTP – a z aplikace si záznam stáhnete do mobilu nebo počítače.

Aby důkazy nezmizely s rekordérem (např. při krádeži), nastavte odesílání snímků událostí e-mailem a zálohu na FTP server mimo objekt. Rekordér má jeden disk – důležité záznamy si proto včas zálohujte.

Kamery v setu: 5MPx AHD bullet kamera EONBOOM MHD-CR20A-500K, 3,6 mm, IR 20 m

• rozlišení 5 MPx (2688 × 1920 px) při 25 sn./s, citlivost při slabém osvětlení 0,01 lx
• barevná venkovní bullet kamera AHD / TVI / CVI / analog s IR přísvitem
• objektiv 3,6 mm s mechanickým IR filtrem (ICR) – barevný obraz ve dne, černobílý v noci
• IR přisvětlení 24 IR
